1. redo log

redo log 叫做重做日志,是 InnoDB 存储引擎独有的日志,用于记录数据库数据更新的记录,用于保证事务的持久性和恢复数据。

MySQL 使用了 WAL(write ahead loggin)技术,先写日志,再写磁盘。当有记录需要更新时,InnoDB 引擎会先把记录写到 redo log,并更新内存,此时更新就算完成了,在系统空闲的时候再将操作记录更新到磁盘里。这个技术避免了每次更新操作都写磁盘带来的很高的 IO 和查找成本。

InnoDB 的 redo log 是固定大小的,由配置决定文件数量和每个文件的大小,使用日志文件进行循环写入。当日志写满了,需要暂停任务处理日志,直至有空余空间。

InnoDB 通过 redo log 实现了 crash-safe 的能力,即使数据库发生异常重启,之前提交的记录都不会丢失。

写入机制

redo log 有三种状态:存在程序内存中的 redo log buffer 中,通过 write 写到磁盘的 page cache,通过 fsync 持久化到磁盘。

通过参数 innodb_flush_log_at_trx_commit 控制每次事务提交时的 redo log 写入策略:

  • 0:只把 redo log 留在 redo log buffer 中;
  • 1:将 redo log 持久化到磁盘;
  • 2:把 redo log 写到 page cache;

2. binlog

binlog 叫做归档日志,是 MySQL 的 Server 层实现的。

最开始 MySQL 里没有 InnoDB 引擎,默认是 MyISAM 引擎,并没有 crash-safe 能力, binlog 日志只能用于归档,后续 InnoDB 以插件形式引入后才通过 redo log 实现 crash-safe。

写入机制

事务执行时,MySQL 会先把日志写到内存中的 binlog cache,事务提交时再把 binlog cache 中该事务完整写到磁盘中的 binlog 文件,binlog cache 内存超过一定大小也会触发写入 binlog 文件。

每个线程有自己的 binlog cache,但公用同一份 binlog 文件。

写到 binlog cache 执行 write 操作,写到 binlog 文件执行 fsync 操作,它们的时机由参数 sync_binlog 控制。

  • sync_binlog=0:每次提交事务都只 write 不 fsync;
  • sync_binlog=1:每次提交事务都 fsync;
  • sync_binlog=N:每次提交事务都 write,累积 N 歌事务后 fsync;

出现 IO 瓶颈时,可以将 sync_binlog 设置为较大的值,如 100 - 1000,但不建议设置为 0。这个方法可以提升性能,但代价是如果机器异常关闭会丢失最近 N 个事务的 binlog 日志。

2.1 redo log 和 binlog 对比

redo log 和 binlog 的区别:

  • redo log 是 InnoDB 引擎特有的,binlog 是 Server 层实现的,所有引擎都可以使用;
  • redo log 是物理日志,记录在某个数据页上做了什么修改,binlog 是逻辑日志,记录的是语句的原始逻辑,比如给 ID=2 这一行的 c 字段加 1;
  • redo log 是在固定空间的循环写,binlog 可以追加写入,binlog 文件写到一定大小后切换下一个,不覆盖以前的日志;

以一个更新语句为例:

update t set c = c+1 where ID = 2;

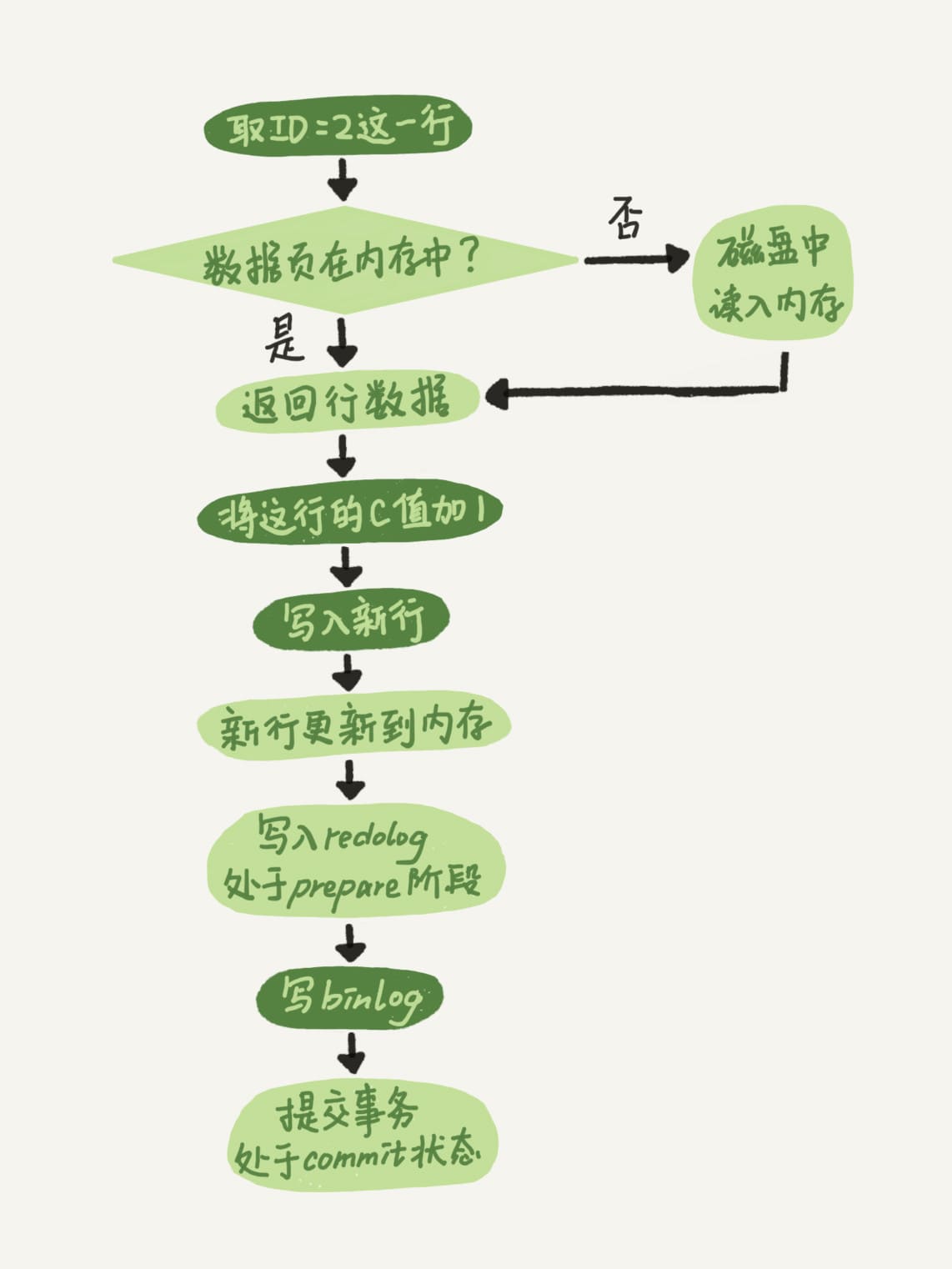

执行流程如下,浅色框在 InnoDB 内部执行,深色框在 Server 层执行器执行。

  • 执行器先找引擎取 ID=2 这一行,引擎通过主键 ID 从索引找到这一行并返回,如果所在数据页在内存则直接返回,否则从磁盘读入内存后返回;
  • 执行器拿到这行数据,将 c 的值加一,再调用引擎接口写入新数据。
  • 引擎将新数据更新到内存中,同事讲更新记录写到 redo log,此时 redo log 处于 prepare 状态,然后告知执行器执行完成,可以提交事务;
  • 执行器生成操作的 binlog,将 binlog 写入磁盘;
  • 执行器调用引擎的提交事务接口,引擎将写入的 redo log 改成 commit 状态,更新完成;

2.2 两阶段提交

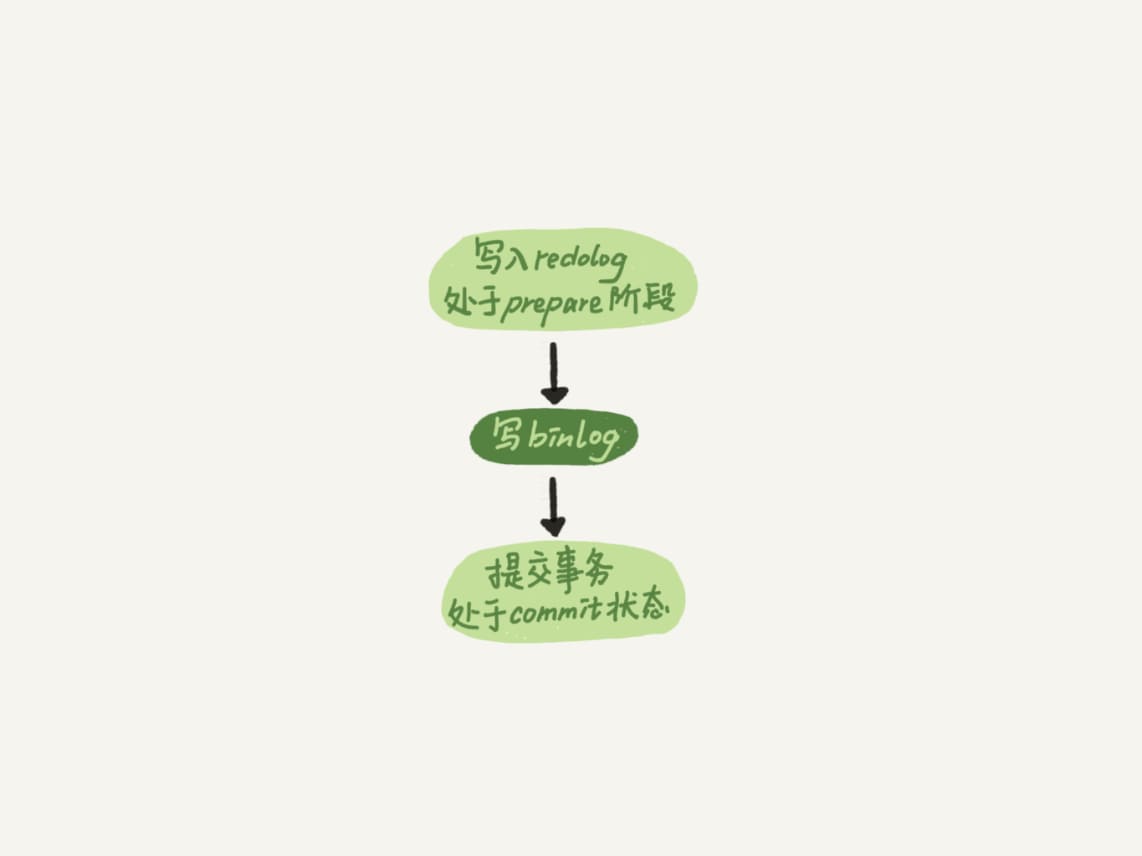

将 redo log 的写入拆分为 prepare 和 commit 两个步骤,就是两阶段提交(2PC, Two-Phase Commit)。

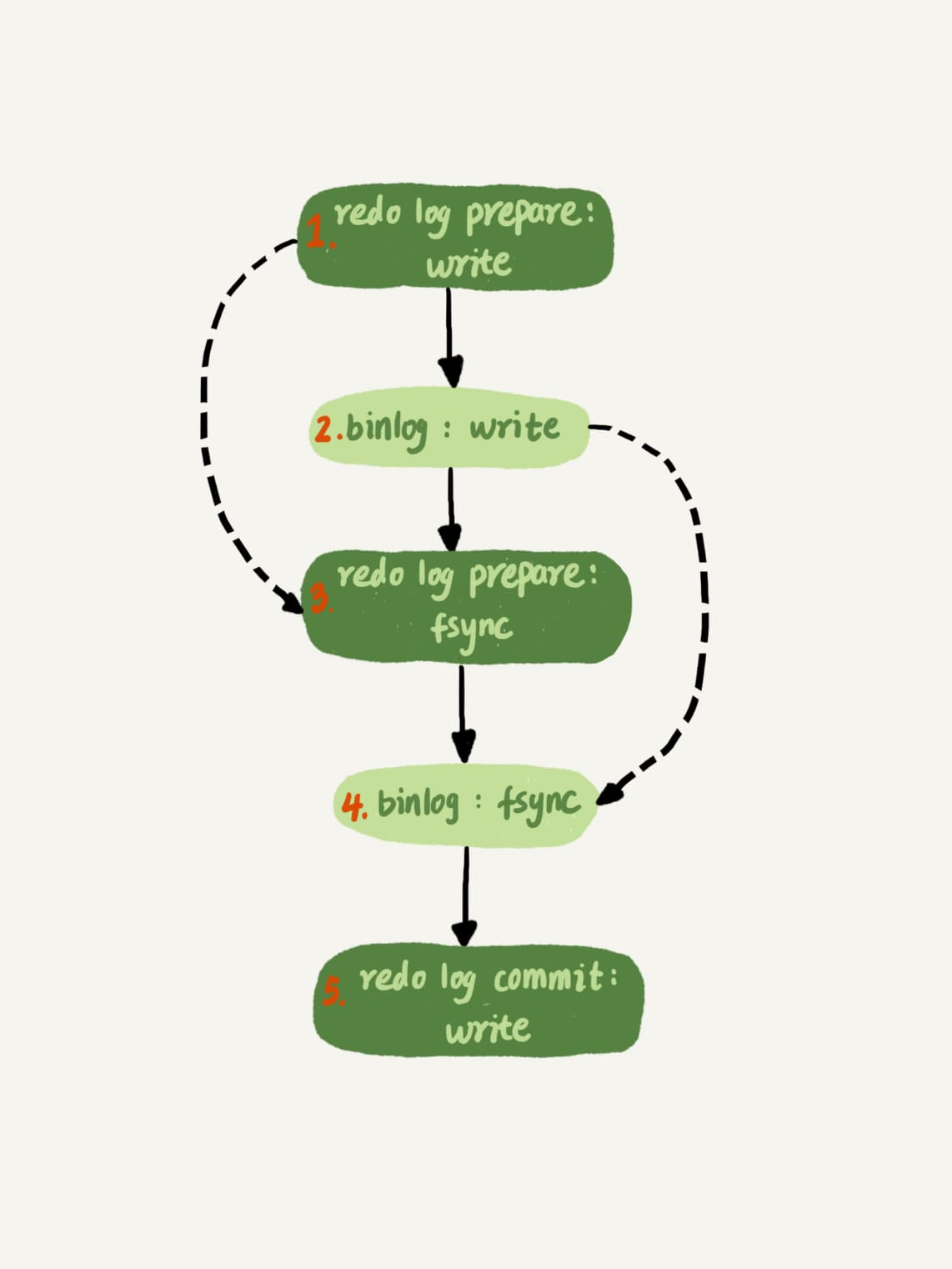

redo log 和 binlog 都可以拆分为 write 和 fsync 两个步骤,MySQL 对这个流程做了拆分优化,使得 redo log 和 binlog 在 fsync 时(下图 3、4 步),可以使用组提交(group commit)机制,降低磁盘 IOPS。

当做了错误的数据操作,希望让数据库恢复到之前某时刻的数据,只要有定期做整库备份且保存了近期以来的 binlog,就可以先从备份恢复数据库,在将备份时间到指定时间期间的 binlog 取出来重放,就可以恢复到指定时刻的数据状态了。两阶段提交是为了让 redo log 和 binlog 之间的逻辑一致。

如果不用两阶段提交,而只是分别写 redo log 和 binlog,都会产生问题:

  • 先写 redo log 后写 binlog,当写完 redo log 后未写完 binlog,MySQL 异常重启,此时可以用 redo log 将数据恢复回来,但 binlog 没有记录这次改动,之后备份日志时就没有这次更新。
  • 先写 binlog 后写 redo log,当写完 binlog 后未写完 redo log,发生 crash 导致事务无效,之后用 binlog 恢复数据时就会多出一个事务,和原库值不同。

3. undo log

undo log 叫做撤销日志,用于记录事务执行过程中对数据的修改操作,以便在事务回滚或系统崩溃时,能够将数据恢复到事务开始前的状态。

在事务执行失败或显式调用 ROLLBACK 时,使用 undo log 撤销事务对数据的修改。数据库在提交事务前崩溃时,通过 undo log 恢复数据的一致状态。undo log 还为 MVCC 提供了历史版本的数据,实现了事务的隔离性。

当事务对数据进行插入、更新、删除时,MySQL 会将之前的数据值记录到 undo log 中。事务提交后 undo log 不会立即删除,而是会保留一段时间,历史版本会在没有任何事务需要访问时被清理。
